Датчики силы тока

Датчики тока предназначены для бесконтактного измерения силы переменного и/или постоянного тока в кабеле, продетого сквозь отверстие в середине корпуса. Выходные сигналы измерительного трансформатора 4...20 мА, 0...10 В или ModBUS RTU.

Основным преимуществом датчиков тока Seneca Т201 является измерение силы тока, протекающего по кабелю, бесконтактным методом. Благодаря этому, датчик (измерительный трансформатор тока с унифицированным выходным сигналом) обладает перегрузочной способностью вплоть до 20-ти кратного значения от номинального тока, легко монтируется на объекте и имеет очень компактные размеры, что важно при монтаже в шкафу управления.

В зависимости от модификации, принцип действия основан на 2-х явлениях:

  • токовый трансформатор: измерение либо только постоянного, либо только переменного тока;
  • эффект Холла: измерение как постоянного, так и переменного тока.

Измерение происходит с высокой точностью - 0,2% от настроенного измерительного диапазона; перенастройка диапазона происходит с помощью DIP-переключателей, расположенных прямо на корпусе измерительного трансформатора тока. Также возможен монтаж датчика на DIN-рейку при помощи специального крепления.

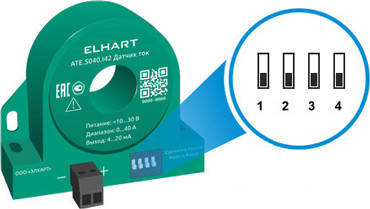

Настройка диапазонов при помощи DIP-переключателей
DIP-переключатели выбора диапазона

Измерительные трансформаторы серии T201 изготавливаются с выходными сигналами 4…20 мА, 0…10 В или цифровым выходом ModBUS RTU. Обладают возможностью задания фильтрации: например, для устранения влияния пусковых токов при измерении силы тока на индуктивной нагрузке.

Всего найдено товаров: 21
Сортировать:
Фото Описание Цена с НДС Кол-во Наличие
Измерительный преобразователь тока: Вход: Переменный ток 5, 10, 15, 20, 25, 30, 35, 40 A, Выход 4..20мА, питание от токовой петли T201 Измерительный преобразователь тока: Вход: Переменный ток 5, 10, 15, 20, 25, 30, 35, 40 A, Выход 4..20мА, питание от токовой петли

4 738
Крепежный элемент для монтажа на DIN-рейку для серии T201 A-DIN-T201 Крепежный элемент для монтажа на DIN-рейку для серии T201

443
Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...150, 0...300 А, пост. ток 0...150 ,-150...150, 0...300, -300...300 А; выход 0...10 В, питание 11,5...28 В DC T201DCH300 Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...150, 0...300 А, пост. ток 0...150 ,-150...150, 0...300, -300...300 А; выход 0...10 В, питание 11,5...28 В DC

8 061
Бесконтактный преобразователь постоянного/переменного тока. Вход:перем. ток 0...50, 0...100 А, пост. ток 0...50 ,-50...50, 0...100, -100...100 А; выход 0...10 В, питание 11,5...28 В DC T201DCH100 Бесконтактный преобразователь постоянного/переменного тока. Вход:перем. ток 0...50, 0...100 А, пост. ток 0...50 ,-50...50, 0...100, -100...100 А; выход 0...10 В, питание 11,5...28 В DC

7 849
Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...25, 0...50 А, пост. ток 0...25, -25...25, 0...50, -50...50 А; выход 0...10 В и RS485 ModBUS, питание 11,5...28 В DC T201DCH50-M Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...25, 0...50 А, пост. ток 0...25, -25...25, 0...50, -50...50 А; выход 0...10 В и RS485 ModBUS, питание 11,5...28 В DC

5 973
Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...50, 0...100 А, пост. ток 0...50 ,-50...50, 0...100, -100...100 А; выход 0...10 В и RS485 ModBUS, питание 11,5...28 В DC T201DCH100-M Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...50, 0...100 А, пост. ток 0...50 ,-50...50, 0...100, -100...100 А; выход 0...10 В и RS485 ModBUS, питание 11,5...28 В DC

7 959
Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...150, 0...300 А, пост. ток 0...150 ,-150...150, 0...300, -300...300 А; выход 0...10 В и RS485 ModBUS, питание 11,5...28 В DC T201DCH300-M Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...150, 0...300 А, пост. ток 0...150 ,-150...150, 0...300, -300...300 А; выход 0...10 В и RS485 ModBUS, питание 11,5...28 В DC

8 082
Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...150, 0...300 А, пост. ток 0...150 ,-150...150, 0...300, -300...300 А; выход 4...20 мА, питание от токовой петли T201DCH300-LP Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...150, 0...300 А, пост. ток 0...150 ,-150...150, 0...300, -300...300 А; выход 4...20 мА, питание от токовой петли

7 012
Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...50, 0...100 А, пост. ток 0...50 ,-50...50, 0...100, -100...100 А; выход 4...20 мА, питание от токовой петли T201DCH100-LP Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...50, 0...100 А, пост. ток 0...50 ,-50...50, 0...100, -100...100 А; выход 4...20 мА, питание от токовой петли

7 012
Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...50, пост. ток 0...50 ,-50...50 А; выход 4...20 мА, питание от токовой петли T201DCH50-LP Бесконтактный преобразователь постоянного/переменного тока. Вход: перем. ток 0...50, пост. ток 0...50 ,-50...50 А; выход 4...20 мА, питание от токовой петли

5 214
Анализатор трехфазной сети c дисплеем. Подключение - токовый трансформатор. Вход: 40...600VAC, 50/60Гц, 5 А; Выход 1 канал 4..20 мА/0..10В, RS-485, miniUSB, монохр. дисплей. Питание =11..40В/~19..28В S203TA-D Анализатор трехфазной сети c дисплеем. Подключение - токовый трансформатор. Вход: 40...600VAC, 50/60Гц, 5 А; Выход 1 канал 4..20 мА/0..10В, RS-485, miniUSB, монохр. дисплей. Питание =11..40В/~19..28В

22 681
Модуль анализатор однофазный, Вход до 500В, 5А, 50Гц; Выход 1 канал 4..20 мА/0..10В, RS-485, RS-232; Питание 19..40В Z203-1 Модуль анализатор однофазный, Вход до 500В, 5А, 50Гц; Выход 1 канал 4..20 мА/0..10В, RS-485, RS-232; Питание 19..40В

13 579
Модуль анализатор однофазной сети, Вход до 500В, 5А, 50Гц; Выход 1 канал 4..20 мА/0..10В, RS-485, micro USB; Питание 19...40В Z203-2 Модуль анализатор однофазной сети, Вход до 500В, 5А, 50Гц; Выход 1 канал 4..20 мА/0..10В, RS-485, micro USB; Питание 19...40В

13 579
Анализатор трехфазной сети c дисплеем. Подключение - катушка Роговского. Вход 40...600VAC, 50/60Гц, до 4000 А; Выход 1 канал 4..20 мА/0..10В, RS-485, miniUSB, монохр. дисплей; Питание =11..40В/~19..28В S203RC-D Анализатор трехфазной сети c дисплеем. Подключение - катушка Роговского. Вход 40...600VAC, 50/60Гц, до 4000 А; Выход 1 канал 4..20 мА/0..10В, RS-485, miniUSB, монохр. дисплей; Питание =11..40В/~19..28В

22 917
Катушка Роговского для модуля S203RC-D, ток до 2000 А, 50/60 Гц, L=250 мм, D=68 мм, кабель 2 м RC-V250-100 Катушка Роговского для модуля S203RC-D, ток до 2000 А, 50/60 Гц, L=250 мм, D=68 мм, кабель 2 м

6 746
Катушка Роговского для модуля S203RC-D, ток до 2000 А, 50/60 Гц, L=400 мм, D=115 мм, кабель 2 м RC-V400-100 Катушка Роговского для модуля S203RC-D, ток до 2000 А, 50/60 Гц, L=400 мм, D=115 мм, кабель 2 м

7 084
Катушка Роговского для модуля S203RC-D, ток до 4000 А, 50/60 Гц, L=400 мм, D=115 мм, кабель 2 м RC-V400-050 Катушка Роговского для модуля S203RC-D, ток до 4000 А, 50/60 Гц, L=400 мм, D=115 мм, кабель 2 м

7 084
Преобразователь постоянного тока: Вход: Постоянный ток от (0 .. 5) до (0.. 40) A, Выход 4..20мА, питание от измерительной цепи 4..20 мА T201DC Преобразователь постоянного тока: Вход: Постоянный ток от (0 .. 5) до (0.. 40) A, Выход 4..20мА, питание от измерительной цепи 4..20 мА

7 493
Преобразователь постоянного тока: Вход: Постоянный ток от (0..25) до (0..100) A, Выход 4..20мА, питание от токовой петли 6…30 B DC T201DC100 Преобразователь постоянного тока: Вход: Постоянный ток от (0..25) до (0..100) A, Выход 4..20мА, питание от токовой петли 6…30 B DC

11 137
Катушка Роговского для модуля S203RC-D, ток до 2000 А, 50/60 Гц, L=500 мм, D=147 мм, кабель 2 м RC-V500-100 Катушка Роговского для модуля S203RC-D, ток до 2000 А, 50/60 Гц, L=500 мм, D=147 мм, кабель 2 м

7 420
Показано 20 из 21
